[模拟电子技术基础]第五章：集成运算放大器的基本应用电路

5.1 集成运算放大器的符号、模型、电压传输特性

5.1.1 集成运算放大器的符号、模型级理想运算放大器条件

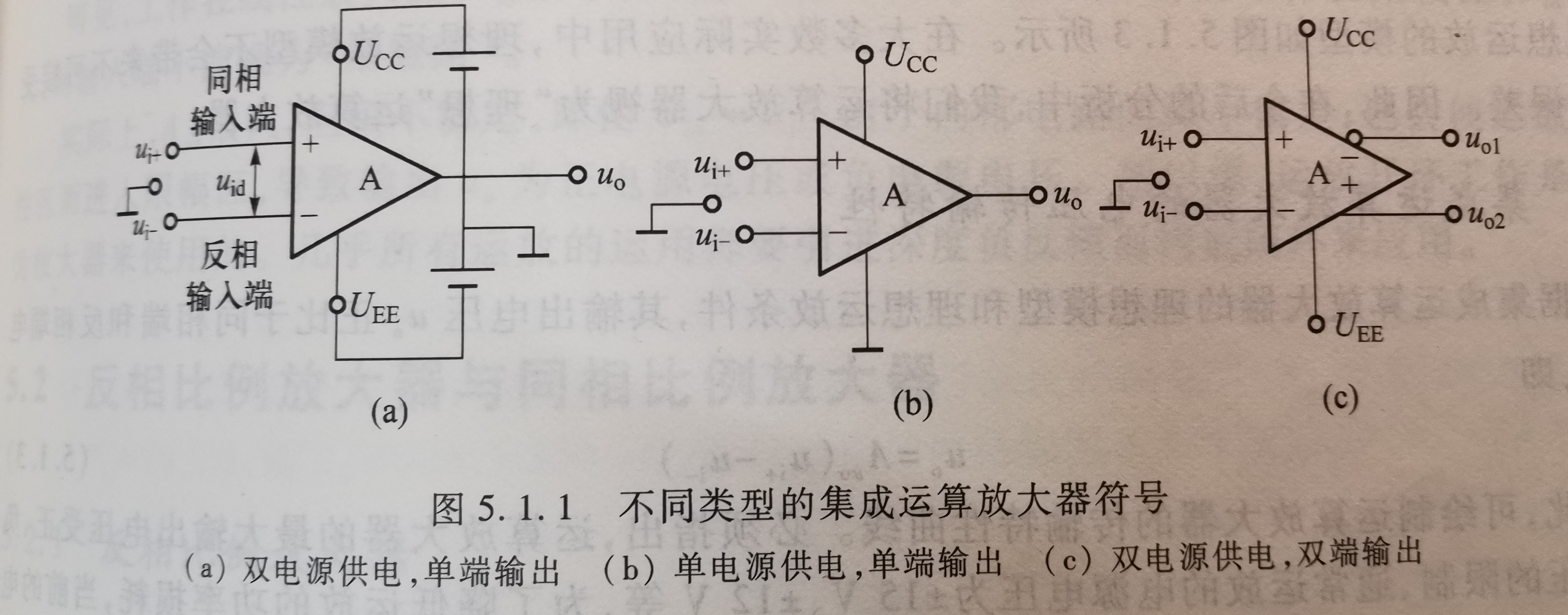

• 集成运算放大器的一般符号

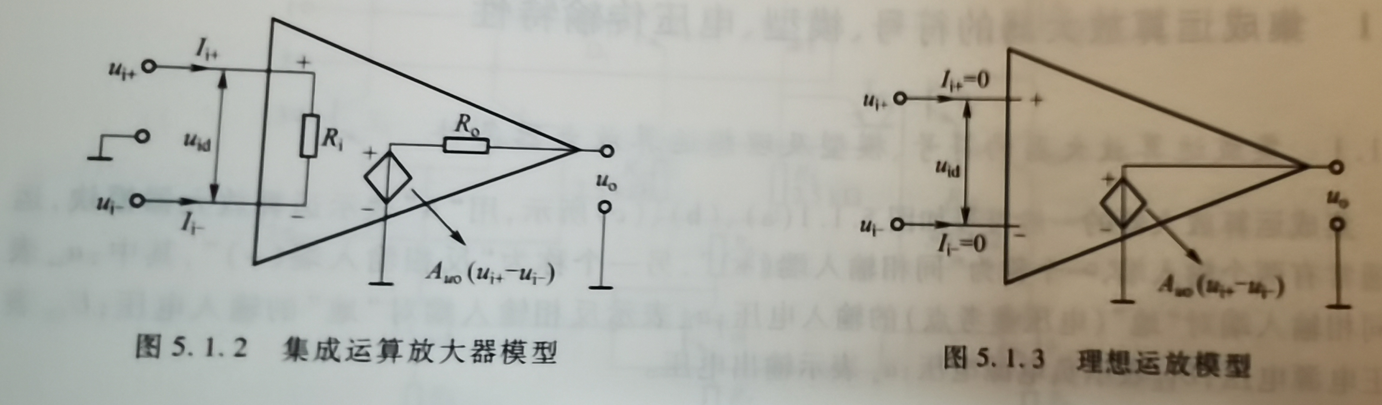

• 电压放大器



• Auo为开环电压放大倍数

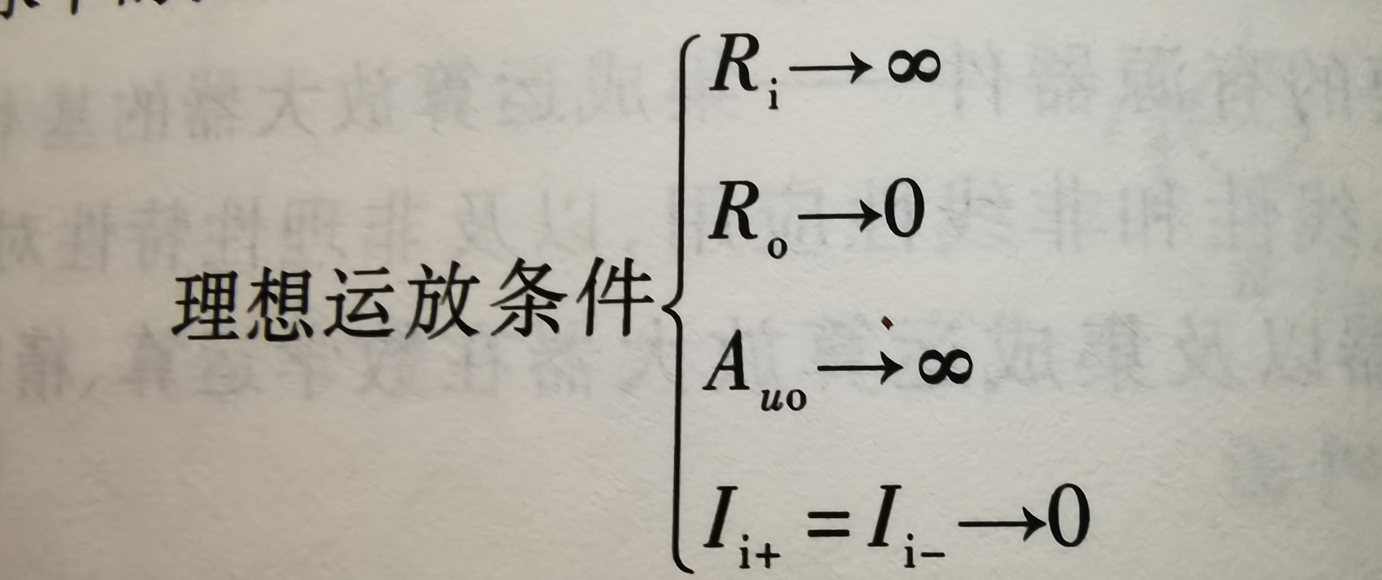

• 理想运放条件



  • 虚断：两个输入端断路,电流趋于零

  • 虚短：两个输入端之间短路（工作在线性区）

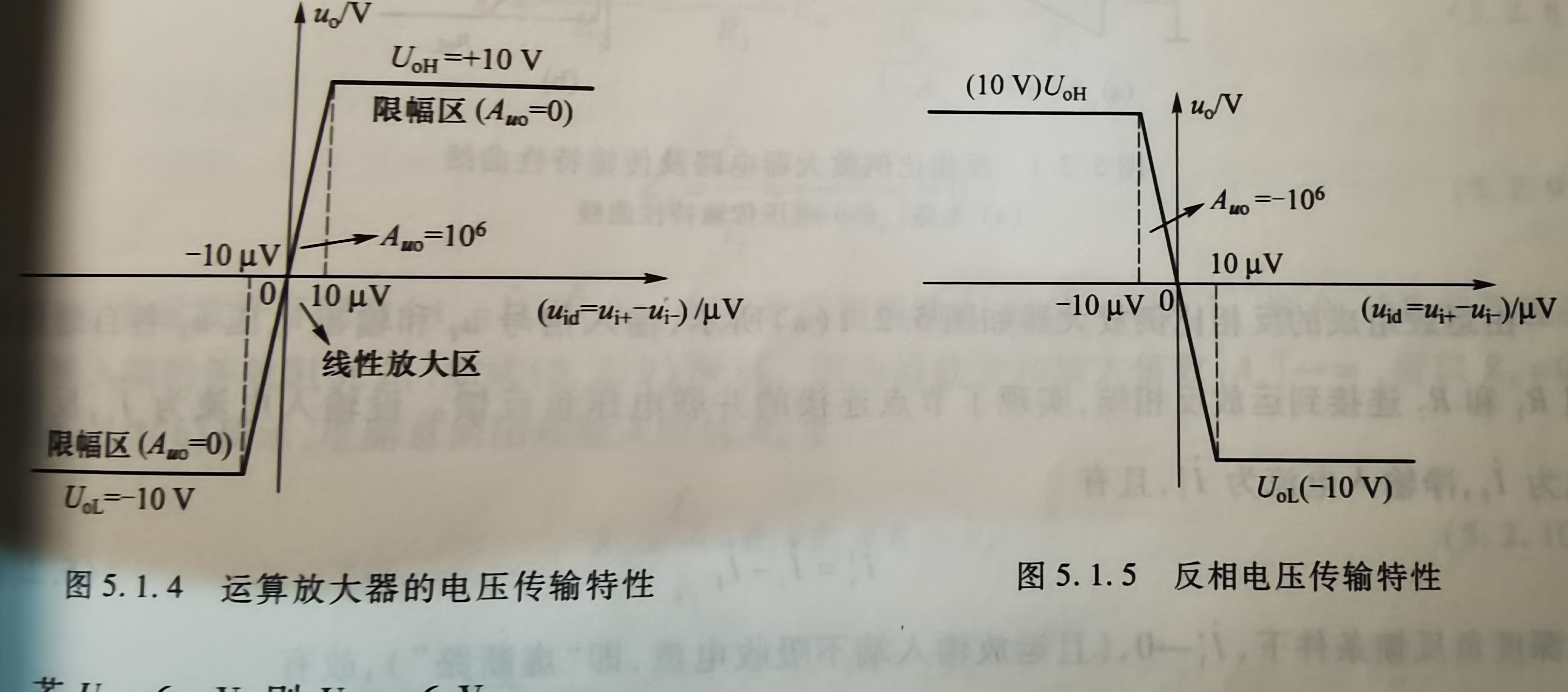

5.1.2 集成运算放大器的电压传输特性

• 输出电压等于开环电压放大倍数与输入端电压之差，受电源电压的限制，因此差模电压很小



5.2 反相比例放大器与同相比例放大器

5.2.1 反相比例放大器

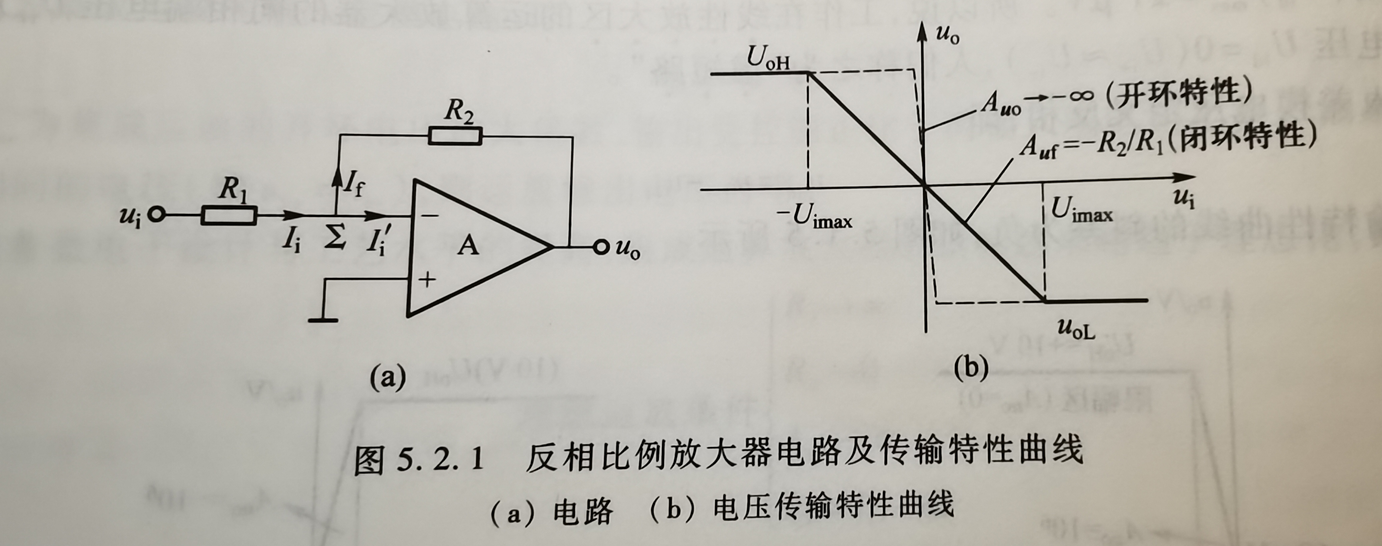

• 1.闭环增益与电压传输特性

  • 由虚断可知，Ii=If，由虚短可知，U-=U+=0，由此可得闭 并不会哈哈哈哈哈哈哈哈哈环增益表达式 $$\dot{I}_{i}=\frac{\dot{U}_{i}-\dot{U}_{-}} {R_{1}} \approx\frac{\dot{U}_{i}} {R_{1}}$$ $$\dot{I}_{\mathrm{f}}=\frac{\dot{U}_{-}-\dot{U}_{\mathrm{o}}} {R_{2}} \approx-\frac{\dot{U}_{\mathrm{o}}} {R_{2}}$$ $$\dot{I}_{\mathrm{i}}=\dot{I}_{\mathrm{f}}=\frac{\dot{U}_{\mathrm{i}}} {R_{1}}=-\frac{\dot{U}_{\mathrm{o}}} {R_{2}}$$ $$A_{u f}=\frac{\dot{U}_{o}} {\dot{U}_{i}}=-\frac{R_{2}} {R_{1}}$$

• 2.闭环输入电阻Rif≈R1

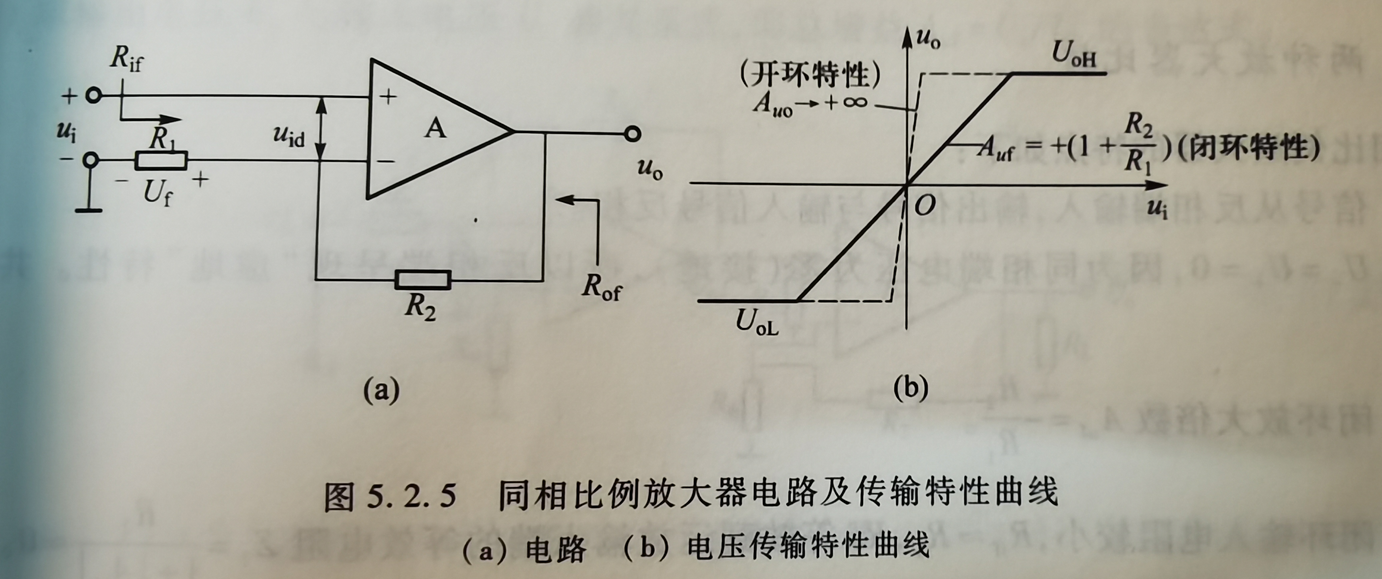

5.2.2 同相比例放大器
